자동차 EMC/EMI 완벽 정리: 개발자가 들려주는 '보이지 않는 전쟁' 이야기

여러분, 혹시 이런 경험 없으신가요?

라디오를 듣고 가는데 터널도 아닌 곳에서 갑자기 '지직- 지직-' 거리는 잡음이 들린다거나, 스마트폰 충전기를 꽂았더니 내비게이션 터치가 먹통이 되는 황당한 상황 말이죠. 😅

"에이, 그냥 기계가 좀 낡았나 보다~" 하고 넘기셨나요? 하지만 만약... 고속도로를 100km/h로 달리고 있는데, 전자파 때문에 에어백 센서가 오작동한다면? 혹은 브레이크 제어 장치(ABS)가 먹통이 된다면? 😱

생각만 해도 아찔하지 않나요? 바로 이 '보이지 않는 암살자'를 막기 위해 자동차 연구소 깊은 곳에서는 매일매일 피 튀기는 전쟁이 벌어지고 있습니다. 그게 바로 오늘 다룰 EMC(전자파 적합성) 이야기입니다.

​

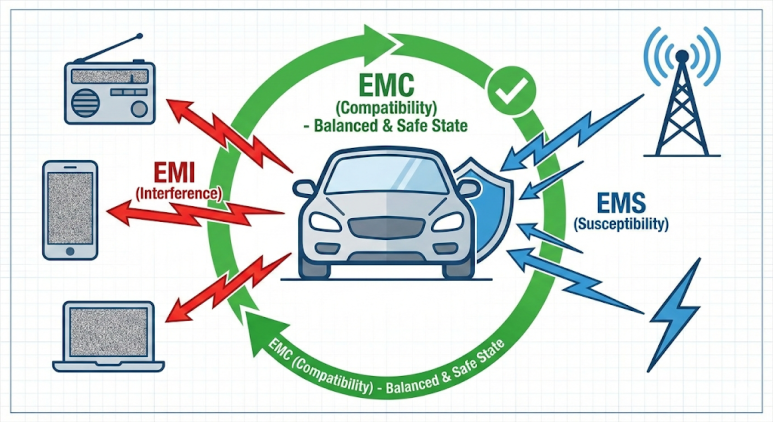

챕터 1. 도대체 EMC가 뭔가요? (feat. 먹는 거 아님)

많은 분들이 EMI, EMS, EMC 용어를 헷갈려 하십니다. 아주 쉽게 딱! 정리해 드릴게요.

• • EMI (Electromagnetic Interference, 전자파 간섭):
    • "나, 나갈래!" 🤬
    • 전자기기가 밖으로 뿜어내는 '노이즈'입니다. 이게 너무 심하면 옆에 있는 다른 기계를 방해하죠. (남에게 민폐 끼치는 정도)
    • 예: 드라이기 켰더니 TV 화면이 지직거림.
  • EMS (Electromagnetic Susceptibility, 전자파 내성):
    • "나, 버틸래!" 🛡️
    • 외부에서 노이즈가 들어와도 오작동하지 않고 견디는 능력입니다. (맷집)
    • 예: 옆에서 무전기를 쳐도 내 차의 시동이 꺼지지 않음.
  • EMC (Electromagnetic Compatibility, 전자파 적합성):
    • EMI + EMS = EMC 🤝
    • "남에게 피해도 안 주고(EMI), 남의 공격에도 끄떡없는(EMS) 평화로운 상태"를 말합니다.

💡 핵심 요약: EMC는 자동차가 도로 위에서 '매너남(EMI)'이자 '강철 멘탈(EMS)'이 되도록 만드는 기술입니다!

---

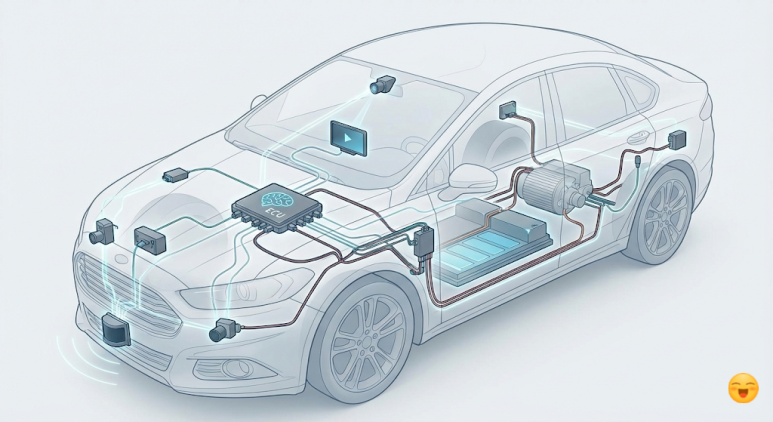

챕터 2. 자동차는 '바퀴 달린 거대 컴퓨터' 💻

옛날 자동차는 기계 장치가 대부분이었지만, 요즘 차는 어떤가요? ECU, 인포테인먼트, ADAS(첨단 운전자 보조 시스템), 전기차 모터... 차 한 대에 들어가는 반도체만 수천 개입니다.

문제는 이 녀석들이 좁은 차 안에 옹기종기 모여 있다는 거죠.

• • 와이퍼 모터가 돌면서 노이즈를 뿜습니다. 🌀
  • 그 노이즈가 배선을 타고 에어백 센서로 흘러갑니다. ⚡️
  • 센서가 "어? 충돌인가?" 하고 착각하면? 펑! 💥

이런 대참사를 막기 위해 자동차 EMC 테스트는 선택이 아닌 필수 중의 필수입니다.

---

챕터 3. 개발자의 피, 땀, 눈물... '챔버(Chamber)' 이야기 🏢

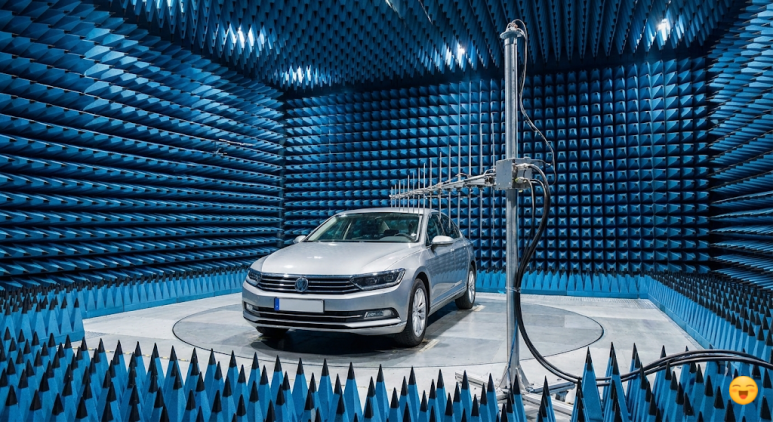

자, 이제 제가 실제로 경험했던(혹은 들었던) 현장으로 가보시죠. EMC 테스트를 하는 곳을 '챔버(Chamber)'라고 부릅니다.

1) 챔버가 뭐죠?

벽면이 온통 뾰족뾰족한 스펀지(흡수체)로 뒤덮인 거대한 방입니다. 마치 SF 영화 세트장 같아요. 이곳은 외부 전파가 완전히 차단된 공간입니다. 휴대폰? 당연히 안 터집니다. 오로지 테스트하려는 자동차와 측정 장비만 존재하죠.

2) 어떤 테스트를 하나요? (대표 선수 3인방)

1. RE (Radiated Emission, 방사 방출) 테스트 📡
   • 안테나를 차 앞에 두고, 차에서 뿜어져 나오는 전자파의 양을 측정합니다.
   • 기준: 국제 표준(CISPR 25)이나 제조사 스펙을 넘으면 Fail(불합격)!
   • "아.. 김연구원, 100MHz 대역에서 피크 떴어.. 다시 설계해와.." (개발자가 제일 싫어하는 말 😭)
2. CE (Conducted Emission, 전도 방출) 테스트 🔌
   • 전선(Harness)을 타고 흐르는 노이즈를 측정합니다.
   • 배터리 라인을 타고 다른 부품으로 노이즈가 전염되는 것을 막아야 하니까요.
3. RI (Radiated Immunity, 방사 내성) 테스트 🔫
   • 이게 제일 무시무시합니다. 차를 향해 엄청나게 강한 전자파를 '빵!' 하고 쏘는 겁니다.
   • 마치 방송국 송신탑 바로 옆을 지나가는 상황을 재현하는 거죠.
   • 이때 와이퍼가 제멋대로 움직이거나 계기판에 경고등이 뜨면? 바로 탈락.

---

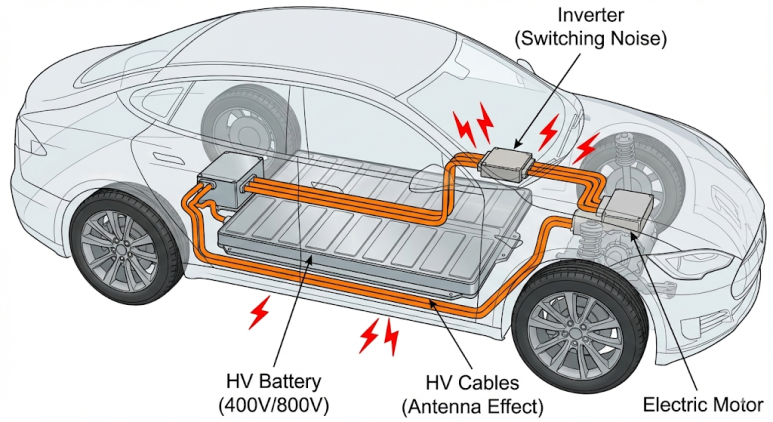

챕터 4. 전기차(EV) 시대, 난이도가 '헬(Hell)'이 되었다 🔥

요즘 대세인 전기차, EMC 관점에서는 어떨까요? 솔직히 말하면... 지옥 난이도입니다.

• • 고전압(High Voltage): 400V, 800V 배터리가 들어갑니다. 전압이 높을수록 노이즈의 에너지는 강력해집니다.
  • 인버터(Inverter): 직류를 교류로 바꿀 때 '스위칭'이라는 걸 하는데, 이게 노이즈 공장 수준입니다.
  • 긴 케이블: 차 바닥에 깔린 굵은 주황색 고전압 케이블 자체가 거대한 안테나 역할을 합니다.

그래서 전기차 부품은 쉴드(Shield, 금속 막) 처리를 엄청 꼼꼼하게 합니다. 알루미늄 호일로 감싸고, 편조선(Braided wire)으로 또 감싸고... 무게와의 전쟁이죠.

🧐 잠깐 상식! Q: 전기차 타면 전자파 때문에 몸에 해롭나요? A: 결론부터 말하면 "아니오"입니다. 제조사들이 이 EMC 테스트를 통과하기 위해 엄청난 차폐 기술을 쓰거든요. 실제로 측정해 보면 드라이기나 안마의자보다 훨씬 낮게 나옵니다. 안심하세요! ✅

---

챕터 5. EMC 문제를 해결하는 개발자의 비법 노트 📝

테스트에서 불합격(Fail)을 받았다? 그때부터 개발자는 야근 시작입니다. 컵라면 먹으며 문제를 해결해야 하죠. 주로 쓰는 필살기는 다음과 같습니다.

1. 접지(Grounding) 강화: "모든 노이즈는 땅으로 흘려보낸다." 접지만 잘 잡아도 노이즈의 절반은 잡힙니다.

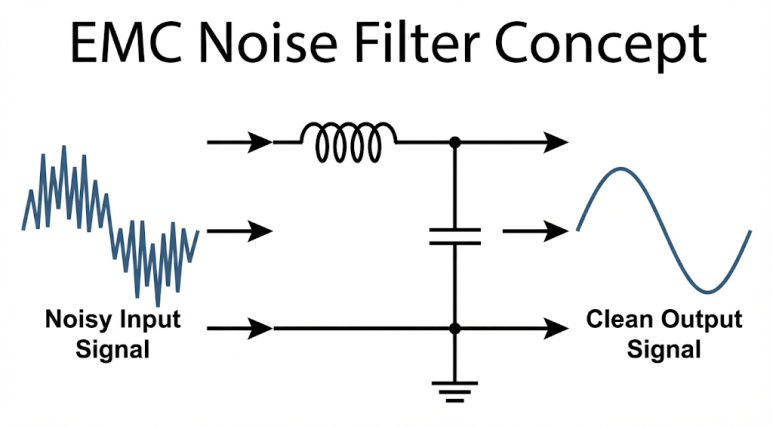

2. 필터(Filter) 추가: 노이즈가 지나가는 길목에 검문소(필터)를 세웁니다. 원하는 신호만 통과시키고 노이즈는 걸러내죠. (커패시터, 인덕터 활용)
3. 쉴딩(Shielding): 부품을 금속 케이스로 감싸버립니다. "못 나가게 가둬!" (단점: 비싸고 무거워짐)
4. PCB 아트웍 수정: 회로 기판 설계를 다시 합니다. 노이즈 발생원과 민감한 부품을 멀리 떨어뜨리는 거죠. (이건 시간 엄청 걸립니다...)

---

챕터 6. 미래의 자동차와 EMC

자율주행 시대가 오면 EMC는 더 중요해집니다. 운전자가 손을 놓고 있는데, 전자파 간섭으로 센서가 오작동한다? 상상만 해도 끔찍하죠.

앞으로는 ISO 26262(기능 안전)와 결합하여, 단순한 노이즈 억제를 넘어 "노이즈가 있어도 안전하게 멈추는 설계"까지 요구되고 있습니다. 자동차 EMC 엔지니어의 몸값은 계속 올라갈 수밖에 없겠죠? (취준생 여러분, 이쪽입니다! 😎)

---

결론 (Conclusion): 보이지 않는 영웅들에게 박수를 👏

오늘은 자동차 속 보이지 않는 전쟁터, EMC에 대해 알아봤습니다. 우리가 차 안에서 편안하게 음악을 듣고, 안전하게 목적지까지 갈 수 있는 건, 지금 이 순간에도 어두운 챔버 안에서 노이즈와 싸우고 있는 엔지니어들의 땀방울 덕분입니다.

앞으로 차를 타실 때, "아~ 내 차가 이렇게 수많은 테스트를 견뎌낸 튼튼한 녀석이구나" 하고 한 번쯤 생각해주시면 어떨까요? 😊
